華普拓電氣教你四步做好plc智能控制柜內設計

返回列表 來源：發布日期： 2020.01.03

PLC智能控制柜是將PLC模塊按照設計圖紙安裝于金屬柜內，并接好線，測試通電，保證每個回路的通暢。將控制柜安裝于現場后，再現場對系統進行編程，以達到對現場設備進行智能控制的目的。目前PLC的品牌很多，有西門子plc，歐姆龍plc，施耐德plc，羅克韋爾plc，三菱plc，還有ABB等等。排行老大的必然是西門子，在全世界的占有率高達80％，昆山華普拓電氣所生產的西門子plc控制柜，主要用到的是西門子S7-200微型PLC、S7-300中小型系列,S7-400中高性能的大型PLC?？刂乒衿焚|(zhì)有保障，使用壽命長。

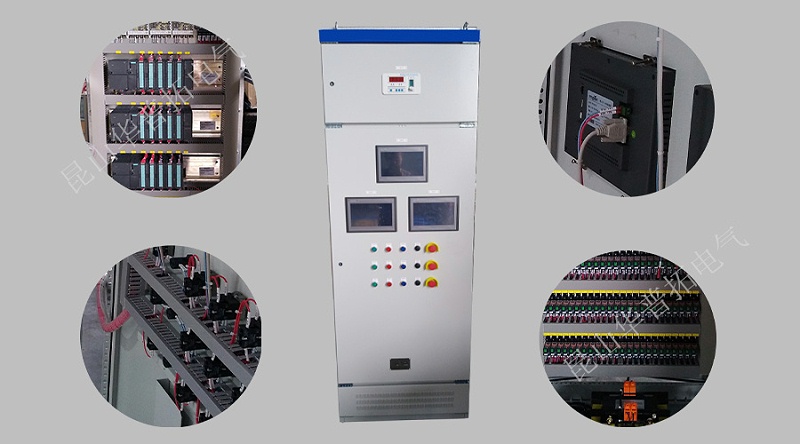

華普拓生產的西門子PLC智能控制柜

盡管plc智能電氣控制柜大同小異，但在設計及柜內布置方面還是有區別的。華普拓電氣設計時以客戶操作方便為基礎，遵循以下幾個原則：

(1)將體積大和較重的電器元件安裝在安裝板的下面，而發熱元器件要安裝在plc智能控制柜的上面或后面。這一布局便于運輸防止重力導致的元器件脫落，利于控制柜內散熱。

(2)強弱電需分開走線，以防干擾。

(3)需要經常維護、檢修的電器元件安裝位置適中，作為PLC智能控制柜廠家，華普拓工程師設計時考慮都了客戶現場實際操作人員，符合人體工程學要求。

(4)PLC智能控制柜內元器件的布置安全間隙，并美觀、對稱，線槽配線時會適當加大各排電器間距，并按一定順序標上進出線的接線號。

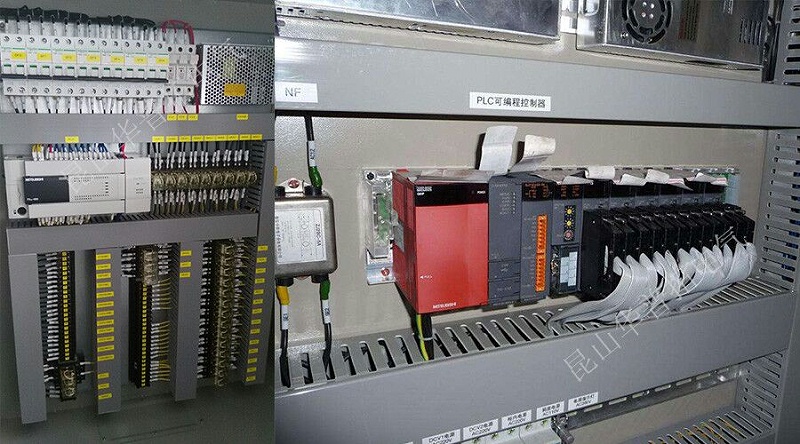

PLC智能控制柜實拍圖

以上內容，就是華普拓電氣帶你了解的plc智能控制柜的小知識，昆山華普拓電氣有限公司是一家致力于智能plc控制柜的研發設計生產的直接廠家。我們還負責后期現場的PLC編程設置，以及給客戶現場員工進行操作培訓。全方位為客戶解決plc控制難題。歡迎致電我司工程部15150491355。我們將免費為您設計plc智能控制柜的方案。
