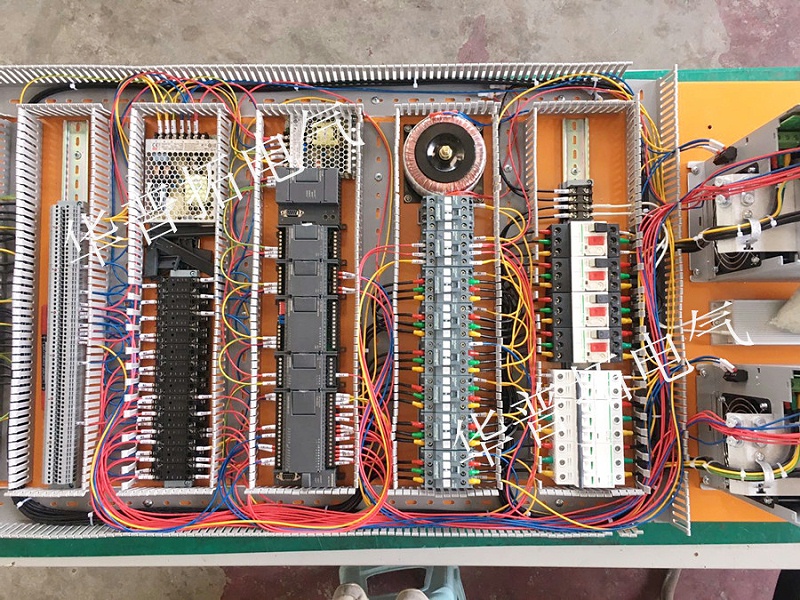

在控制柜成裝過程中，常常聽車間的師傅們說誰做一次線，誰做二次線，大家互相之間怎么配合才能按照標準高效做出批量控制柜，今天華普拓小編就來到了車間，跟師傅們學習學習一次線，二次線的區別和分類。

  在進行裝配之前，師傅們都會拿到一份控制柜接線圖紙，在圖紙上有明確的標識一次，二次的線徑以及顏色區分.

  車間的張師傅告訴我，一次線也就是常說的動力線，給整個控制柜以及外部設備進行供電、輸電、配電作用的，二次線也就是常說的控制線，用來對設備的工作進行監測、控制、調節和保護的電氣回路，可以為電氣工作人員提供運行工況和生產指揮信號等。

  一次線接線回路在生產中按照其作用大致可以分為6大類

（1）生產和轉換電能的設備。如發電機將機械能轉換為電能、電動機將電能轉換成機械能、變壓器將電壓升高或降低等，以滿足輸配電需要。
（2）接通或斷開電路的開關電器。如斷路器、隔離開關、熔斷器、接觸器等。它們用于電力系統正常或事故狀態時，將電路閉合或斷開。
（3）限制故障電流和防御過電壓的電器。如限制短路電流的電抗器和防御過電壓的避雷器等。
（4）接地裝置。它是埋入地中直接與大地接觸的金屬導體及與電氣設備相連的金屬線。無論是電力系統中性點的工作接地或保護人身安全的保護接地，均同埋入地中的接地裝置相連。
（5）載流導體。如裸導體、電纜等。按設計要求，將有關電氣設備連接起來。
（6）交流電氣一、二次之間的轉換設備。如電壓和電流互感器，通過它們將一次側的電壓、電流轉變給二次系統。

二次回路也可概括為以下6類

1、控制（操作）回路：由控制開關與控制對象（如斷路器、隔離開關）的傳遞機構、執行（或操作）機構組成。
2、調節回路：是指調節型自動裝置。如由VQC系統對主變進行有載調壓的裝置，發電機的勵磁調節裝置。它是由測量機構、傳送機構、調節器和執行機構組成。
3、繼電保護和自動裝置回路：是由測量回路、比較部分、邏輯部分和執行部分等組成。
4、測量回路：由各種測量?jī)x表及其相關回路組成。
5、信號回路：由信號發送機構和信號繼電器等構成。
6、操作電源系統：由電源設備和供電網絡組成，它常包括直流電源系統和交流電源系統。
