華普拓小課堂--配電柜中母線銅排的字母及顏色標注
配電柜有三相四線，其中三相是指火線A相、B相、C相，零線N和地線PE字母表示。ABC和N組成了四線。一般在配電柜中的A、B、C、N相母排和PE母排均采用銅排。

銅排在使用中一般標有相色字母標志或套色號熱縮保護套，A相銅排標識為“黃” 色，B相為“綠”色，C相為“紅”色，N相為“淡藍”色，PE母線為‘'黃綠” 雙色。

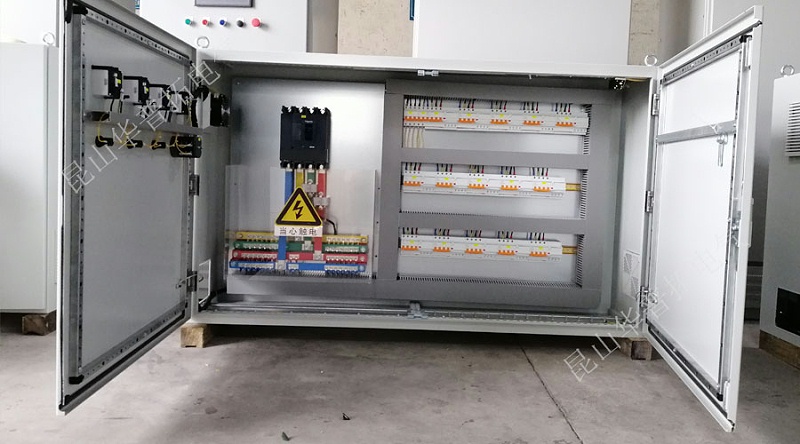

下圖是2020年4月22日出貨的華普拓14臺風電大葉片模具電控箱發往山東 的 配電柜。

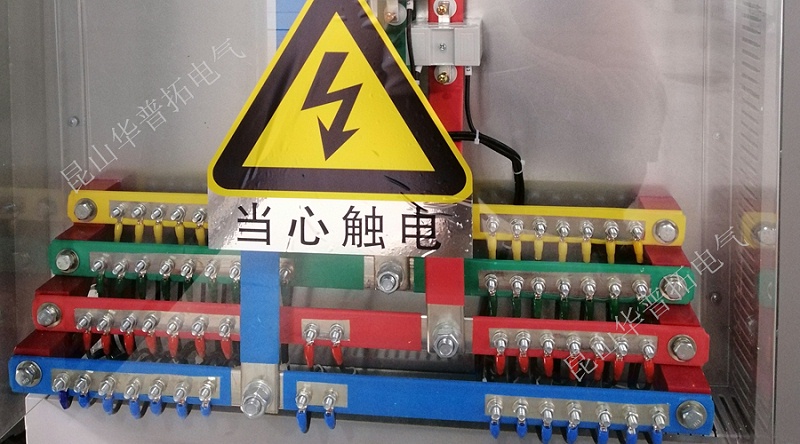

配電柜柜內銅排布置

華普拓小課堂--配電柜中母線銅排的作用：

配電柜中母線銅排的作用是起到輸送電流連接電氣設備的作用。

銅排主要是用在一次線路上(大電流的相線、零線、地線都會用到銅排)，在電柜上較大電流的一次元器件的連接都是用銅排，比如一排電柜在柜與柜之間連接的是主母排，主母排分到每面電柜的開關電氣(隔離開關、斷路器等)上的是分支母排。

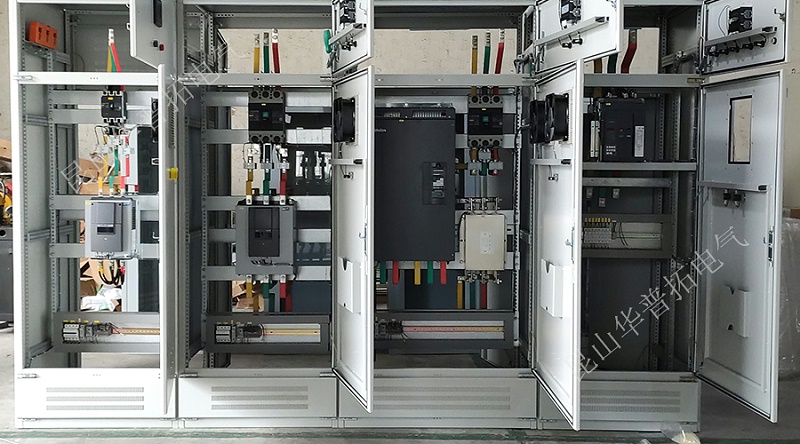

電控柜中銅排布局

華普拓小課堂--配電柜中母線銅排的選用：

銅排有鍍錫的也有裸銅排，在華普拓配電柜中的銅排一般都要做鍍錫處理的?？沼嗵幘陀屑訜峥s套管防護，也有些是用絕緣油漆的。

用銅排最主要考慮的是載流量，根據電流大小選用適合的銅排，連接處的螺絲一定要上緊，否則電流大時會出現燒熔銅排的可能。一般情況下電流負載在100A以上的就要走銅排了，但也要具體看項目具體對待。

配電柜母排細節圖

       華普拓電氣是配電柜生產廠家，公司生產各種配電柜、電控箱。380V/220V低壓供電動力柜系統。華普拓?fù)碛型晟频纳a(chǎn)體系，并通過了ISO9001國際認證，以及3C配電柜生產資格證書。

華普拓電氣是配套OEM控制柜供應商。產品為非標定制，詳情可來電商談15150491355。
