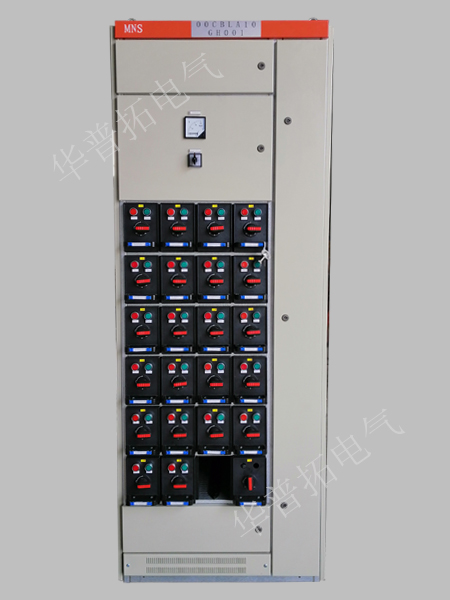

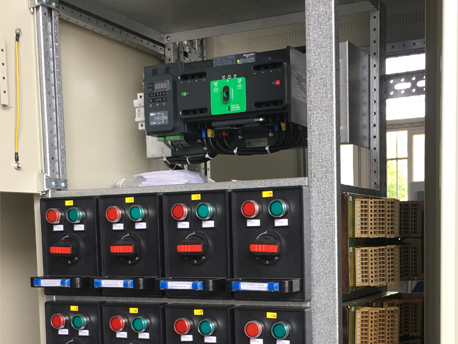

低壓MNS抽屜柜的上部控制回路由施耐德雙電源構成，柜面裝有電壓表和多功能轉換開關

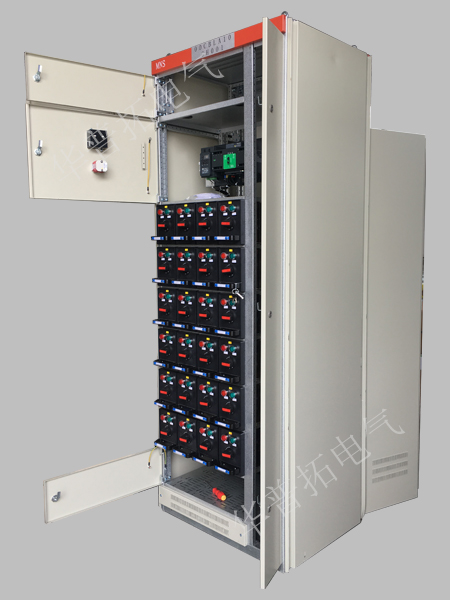

柜子右側如左圖所示安裝有端子板，電纜集中在這里

中部抽屜有6行4列共計24個MCC控制中心

 MCC控制單元內元件采用施耐德斷路器、正泰接觸器熱繼電器以及時間繼電器。施耐德紅綠帶燈按鈕

抽出式MCC的框體結構特征，功能單元設計成可移式結構，功能單元與垂直母線的連接

采用一次隔離觸頭，即使與其連接的電路是帶電的，也可以從設備中完整地取出和放回該功能單元，另一端為固定式結構

抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠

采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝

不需外接觸獨立控制電源，降低故障率

可由正面檢視維修

通過操手柄和大聯鎖，可以準確地將抽屜定位在連接/試驗/分離/移出等位置。各個位置在前面板上均有相應的標識，簡單、直觀

當斷路器合閘時，由機械聯鎖裝置禁止抽屜移動，以保證操作的安全性

在操作過程中，有可能進整定或檢查抽屜內部的情況，因而需要打開抽屜面板，此時，可用相應的解鎖工具將抽屜面板打開

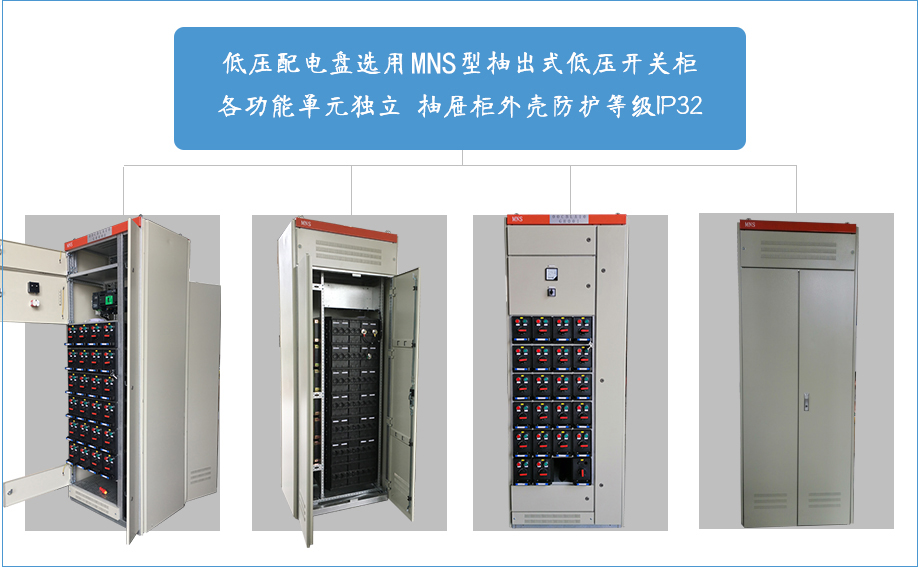

MNS型低壓開關柜的結構設計可滿足各種進出線方案要求:上進上出、上進下出、下進上出、下進下出

通用化、標準化程度高,裝配方便。具有可靠的質量保證

柜體可按工作環境的不同要求選用相誚的防護等級。設備保護連續性和可靠性
