plc電氣控制柜的編程調試是怎么做的?昆山華普拓電氣是plc電氣控制柜生產廠家。專業從事工業自動化plc電氣控制柜系統的研究生產，尤其是對plc電氣控制柜、變頻器控制柜、軟啟動控制柜等，進行方案設計、生產安裝、編程調試等一站式服務。由20年plc電氣控制柜行業經驗的總工程師帶隊。為用戶提供定制服務。今天華普拓小編就以水處理行業的plc控制柜為例，來跟大家來說一說有關plc電氣控制柜編程調試的那些事！

水處理plc電氣控制柜

就把排氣閥關掉；最后的一步，就是把在控制柜里面水泵主回路中空氣開關關閉，送電完成后，才能把控制電源的開關合上。

plc電氣控制柜plc編程調試現場

準備工作做好后，就可以檢測plc電氣控制柜的功能了。先對控制柜進行手動控制檢測，把緊急操作的開關依據順序逐一合上，并對所有水泵運行方向進行檢測；接著檢測自動運行時的控制柜，把全部的緊急操作開關斷開，CU35X的操作菜單可以按照用戶需要設好相應的系統供水壓力，接著就可以設置為自動運行的系統工作狀態了，合上水泵的電源開關，接著系統自動進行動作，并對所有水泵運行方向進行檢測，接著把出口閥門打開，對水泵的自動投入切出與供水壓力波動情況進行檢測與觀察，看看是不是正常。

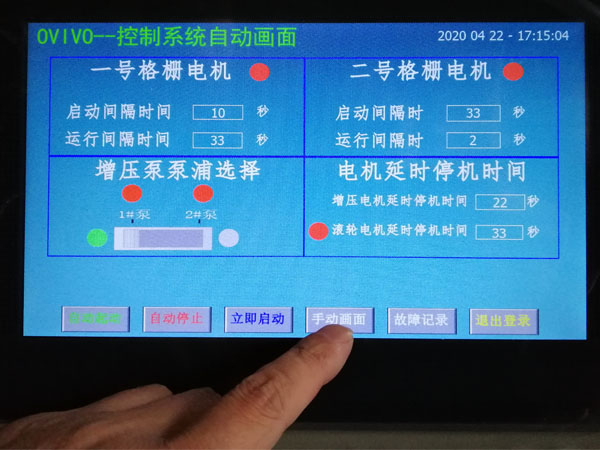

plc電氣控制柜觸摸屏畫面

若是進口側出現為低壓，則要求進行檢查的功能為：低壓力閥門調節功能，低壓力啟動縮減運行功能，穩流罐低液位停機功能。閥門調節功能為低壓力，若是把進口側的供水閥門的開啟度進行降低，這就使得系統的出水量將大于供水流量，比例調節閥前端壓力將減小，相應的進口開啟度會進行調小以使得前端壓力保持高過，到閥門全部關了為止。另一個方面，低壓力的時候，需要把縮減的運行功能開啟，在比例調節閥進行動作完成之后，泵組壓力將會小于（此可按照實際進行調整），接著設定點影響功能開啟，根據實際泵組的入口壓力和安全值之間比例調小出口側的設定壓力，進而把出口側流量降低下來，這樣就能夠?qū)崿F(xiàn)延長停機時間了。而對于低壓力時候的穩流罐停機功能，系統的流量要求量將會高過管網的來水量，這個時候穩流罐里面的水將補充使用，但是過時液位小過下限值后，系統報警將出現進而停機。此為進口側低壓時出現的，當時高壓的進口側，就會出現一個對這種高壓的旁通功能的檢測，即為若是出口側設定壓力的倍時，仍小于進口側的壓力，那么就會使得關停系統，這時的供水就由管網直接供應了。

plc電氣控制柜內部結構

華普拓電氣車間一角
