plc控制柜的主要元器件都有哪些？PLC控制柜是具有過載、短路、缺相保護等保護功能。因其結構緊湊、工作穩定被現代自動化工業所喜愛。華普拓PLC控制柜非標定制，能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

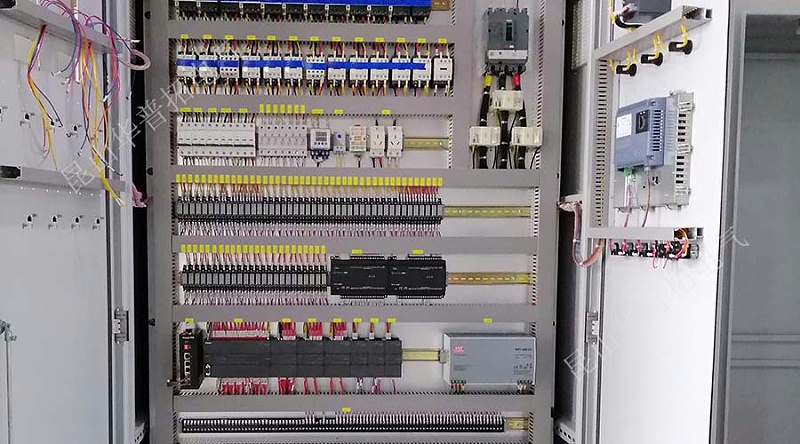

一個標準的PLC控制柜內部元器件主要有以下幾個方面。
1，首先是可編輯的程序化模塊plc模塊，包含CPU、輸入/輸出模塊、通訊模塊、擴展模塊等，按現場控制點位需求來配置?？删幊绦蚩刂破鱌LC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余(也就是兩套交替使用)。品牌上，一般選用西門子、施耐德、歐姆龍、AB等。

2，24V直流開關電源，大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則必須單獨配置輸入AC220V/輸出DC24V優質開關電源模塊。常用的品牌是臺灣明緯。

3，空氣開關，

(1) AC220V總電源開關，這是PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。(2)DC24V電源總開關，這也是PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。(3）動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是必須的。是控制柜的基本組件之一，而且整個控制柜電源都是由它控制。

4，中間繼電器，PLC控制柜內可編程序控制器DO輸出原則上不直接入外部控制回路，應由高性能中間繼電器〔如歐姆龍品牌，線圈電壓DC24V)中轉，有利于延長PLC DO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。

5，接線端子，接線端子數量由輸入和輸出回路數量決定。

6，信號隔離器、配電器、安全柵?，F場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制器A輸入端;外部4-2JmA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-2mA信號送入可編程序控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。

7，其他設備 PLC控制柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定。

plc控制柜的主要元器件有哪些都知道了，現在要做PLC控制柜的一次線布局

通常控制柜的一次線是含有不同類型規格的，工廠中經常使用到的是10mm2的與16mm。2一般來說，這種線基本都為3種顏色，既黃綠紅，對應的是U、V、W三相電。
一次線要求一定根據圖紙標出的標準進行連接，若控制柜所需要的是16mm2的線，但是線卻是用了10mm，則將有可能使得設備不能滿足其所需要的電壓，進而設備將會出現相應的安全問題，嚴重的甚至會對工作設備人員造成生命威脅。因此，接線一定要根據所需標準進行。另一方面，我們要求選擇相應合適的壓線端子進行接線。
上述是主要的柜子一次線的接法，對于部分大功率的控制柜，相應的要求的一次線的大小就會是50mm2甚至是75mm2等。因此，進行此類的一次線時，進而在完成以上步驟之中，還需要添加一些步驟如接50mm2時，前4個步驟相同，接著要求使用工單所要求的熱縮管把它包裹好，然后以烘槍把它完成，別的一樣。完成以上步驟后既是已經完成了控制柜的一次線布局。
