上海外高橋雨水收集系統工控機PLC控制柜案例

返回列表 來源: 華普拓電氣 發布日期: 2020.06.18

項目介紹

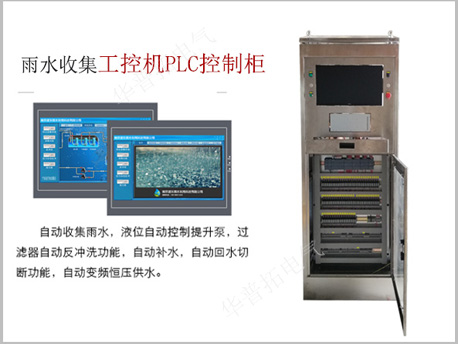

上海外高橋雨水收集系統工控機PLC控制柜案例
上海外高橋雨水收集系統工控機PLC控制柜案例


該項目位于魔都上海市外高橋區域,對梅雨季節強降雨量雨水進行收集、過濾,回收利用。經過過濾回收的雨水可用于工業用水。以減少淡水資源缺乏所帶來的影響及能耗。雨水收集利用越來越多的被重視,與日新月異先進的自動化控制設備密不可分。利用PLC控制柜可實現雨水收集過程的自動化。


上海外高橋雨水收集系統工控機PLC控制柜案例

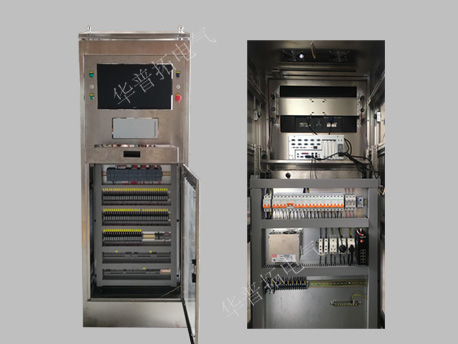

      該項目工控機PLC控制柜共有兩臺,材質為不銹鋼SS304材制作而成,板材厚度1.5T。柜體尺寸為2200*800*600mm。柜子上部是大屏幕飛利浦品牌23.5英寸的顯示器及鼠標鍵盤,中間是研華工控機,控制柜的下部分門板做了可視開窗??梢灾庇^的看到各類信號輸出指示。plc控制柜布局合理,美觀簡潔。

應用亮點

上海外高橋雨水收集系統工控機PLC控制柜案例

研華工控機:主頻2.4GHz以上,4G內存,1TB硬盤,100 Base-T 以太網接口。性能穩定。

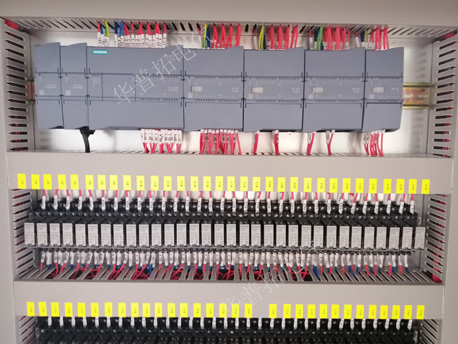

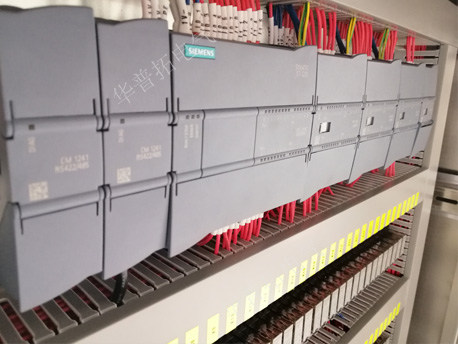

控制部分,使用德國品牌西門子PLC模塊、霍尼韋爾中間繼電器以及端子的裝配。

 西門子模塊留有足夠點位以便后期更新程序增加控制要求。正版組態王組態軟件,點位多,共有256個點,系統性能更穩定。



上海外高橋雨水收集系統工控機PLC控制柜案例

plc控制柜可對雨水收集系統中各水箱,蓄水池、景觀水池液位狀態進行監控。

對系統中各用電設備進行控制,保護水泵,防止空轉等現象出現。強制控制水泵的工作,使其在必要情況下得到控制。

當用水缺水時,自動啟動供水水泵供水。當清水池缺水時,自動啟動凈化水泵補水。

工控機PLC控制柜不僅可以實現24小時不間斷雨水管理、全程自動化、智能化控制,使系統在不論雨水充足時,還是缺水時都可以正常工作,而且,適合各種環境的雨水收集控制,
