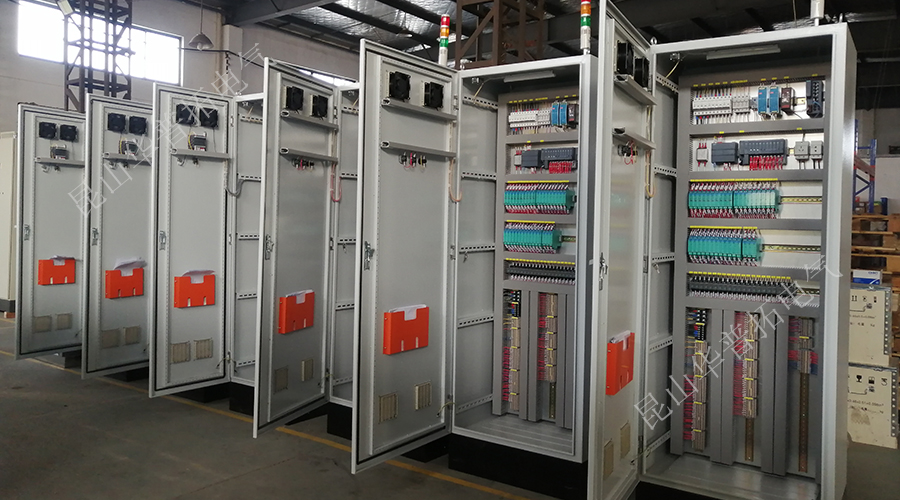

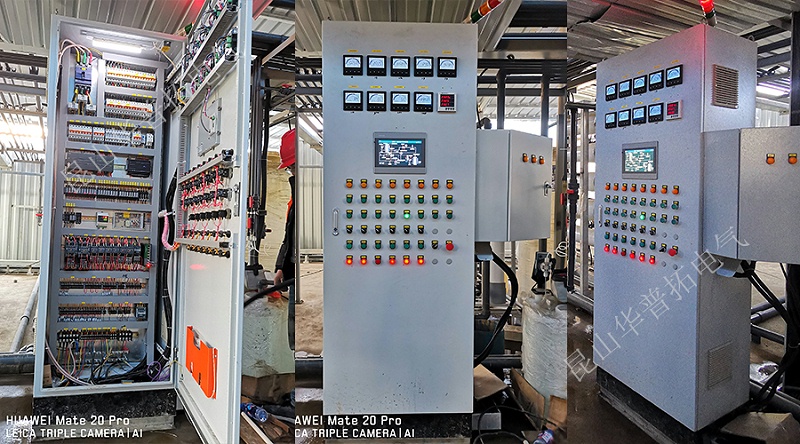

一分鐘教你看懂PLC控制柜的安裝。PLC控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕?jù)實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DCS)控制系統。PLC控制柜能適應各種大小規模的工業自動化控制場合。應用廣泛。那plc控制柜在安裝的時候有哪些注意要點呢？

plc控制柜安裝注意事項
1、plc控制柜應有足夠的電氣間隙及爬電距離以保證設備安全可靠的工作。
2、電氣元件及其組裝板的安裝結構應盡量考慮進行正面拆裝。
3、各電器元件應能單獨拆裝更換，而不影響其他元件及導線束的固定。
4、發熱元件宜安裝在散熱良好的地方，兩個發熱元件之間的連線應采用耐熱導線或裸銅線套瓷管。

5、主令操縱電器元件及整定電器元件的布置應避免由于偶然觸及其手柄、按鈕而誤動作或動作值變動的可能性，整定裝置一般在整定完成后應以雙螺母鎖緊并用紅漆漆封，以免移動。

6、強弱電端子應分開布置;當有困難時，應有明顯標志并設空端子隔開或設加強絕緣的隔板。
7、線槽的連接應連續無間斷。每節線槽的固定點不應少于兩個。在轉角、分支處和端部均應有固定點，并緊貼墻面固定。
8、斷路器和漏電斷路器等元件的接線端子與線槽直線距離30mm。
9、plc控制柜具有電磁式活動部件或借重力復位的電氣元件，如各種接觸器及繼電器，其安裝方式應嚴格按照產品說明書的規定，以免影響其動作的可靠性。
10 、低壓電器根據其不同的結構，可采用支架、金屬板、絕緣板固定在墻、柱或其它建筑構件上。金屬板、絕緣板應平整。當采用卡軌支撐安裝時，卡軌應與低壓電器匹配，并用固定夾或固定螺栓與壁板緊密固定，嚴禁使用變形或不合格的卡軌。
11、保護接地連續性　保護接地連續性利用有效接線來保證。



PLC控制柜中可編程邏輯控制器的特點
1.系統構成靈活，擴展容易，以開關量控制為其特長；也能進行連續過程的PID回路控制；并能與上位機構成復雜的控制系統，如DDC和DCS等，實現生產過程的綜合自動化。
2.使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。
3.能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠高于其他各種機型。
