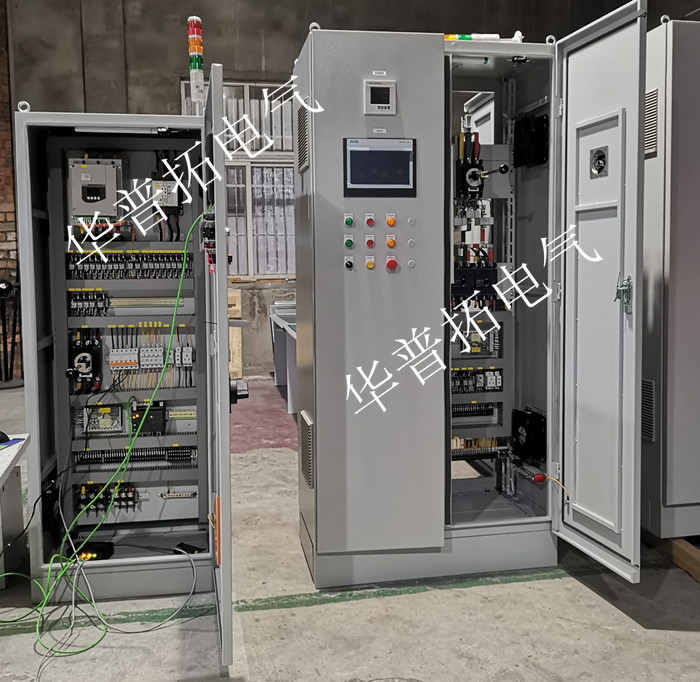

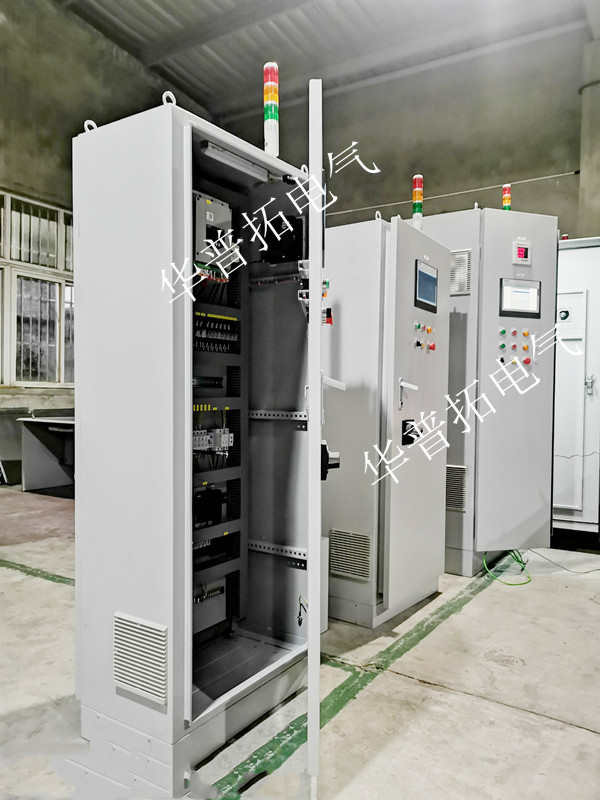

本套系統中包含2 臺軟啟動柜，軟啟動采用施耐德的ATS48系列，并搭載西門子7288系列PLC 對軟啟動進行控制。

控制回路中，既設自動控制亦有手動控制，還具備過壓、過流、欠壓、缺相保護及事故報苦功能，本產品使用前，按照電動機實際要求調整相應元件設定值，然后起動。

1、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜(箱)所控制的電機是否按控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。

　　2、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。
