ABB變頻器PLC變頻柜控制電控柜

返回列表 來源：華普拓電氣發布日期： 2020.04.17

PLC變頻柜控制電控柜是采用變頻器啟動，plc模塊化控制的智能電控柜。當利用變頻器構成自動控制系統進行控制時,很多情況下是采用PLC和變頻器相配合使用。華普拓電氣是ABB變頻器PLC變頻柜控制電控柜廠家。專業生產plc控制柜，變頻器柜，軟起動控制柜，plc變頻控制柜等自動化控制系統集成柜。廣泛應用于風機、水泵輸送類、及壓縮機負載類等工業設備的控制。

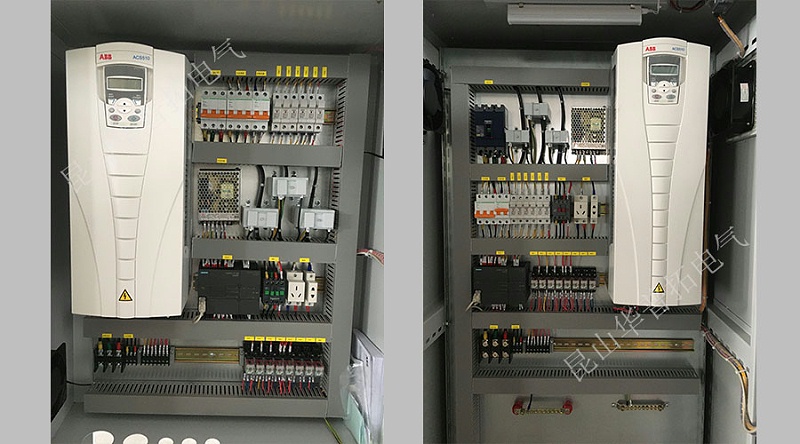

30KWABB變頻器PLC變頻柜

如上圖所示，是一組30KW除塵系統plc變頻柜和15KW變頻器plc控制柜。變頻器選用的是國際品牌ABB的ACS510系列，plc是華普拓電氣比較常用的西門子smart s7-200系列。配上歐姆龍中繼，施耐德空開。昆侖通態觸摸屏。柜頂設有三色塔形報警器，可在設備運行故障或超過預設數值時發出警報，提醒現場操作員工及時處理設備異常。從而保證設備的正常運轉。

因為變頻器在運行中會產生較強地電磁干擾，為保證PLC不因為變頻器主電路斷路器及開關元器件等產生的噪音而出現故障,華普拓電氣在將變頻器與PLC相連接時會注意以下幾點：

1，對PLC本身應按規定地接線標準和接地條件進行接地,且注意避免和變頻器使用,在接地時使二者盡量分開；
2，當電源條件不太好時,應在PLC地電源模塊及輸入/輸出模塊地電源線上接入噪音濾波,另外,若有必要,在變頻器一側也應采取相應地措施；
3，當把變頻器和PLC安裝于同一操作柜中時,應盡可能使與變頻器有關地電線和與PLC的分開；
4，通過使用屏蔽線和雙絞線達到提高噪音干擾地水平。

plc變頻控制柜內部結構

華普拓電氣是ABB變頻器PLC變頻柜控制電控柜廠家。擁有10多年行業經驗和成功案例。多年來的成熟經驗及業內不斷的技術提升。在plc自控柜及變頻控制領域有著較高的話語權。3C認證及ISO9001認證為產品質量提供保障。華普拓電氣可依照用戶需求定制非標自動化控制柜。所供控制柜品質超出您的預期想象。給我們來一個電話，開啟愉快高效的合作之旅吧。咨詢客服熱線15150491355 。
